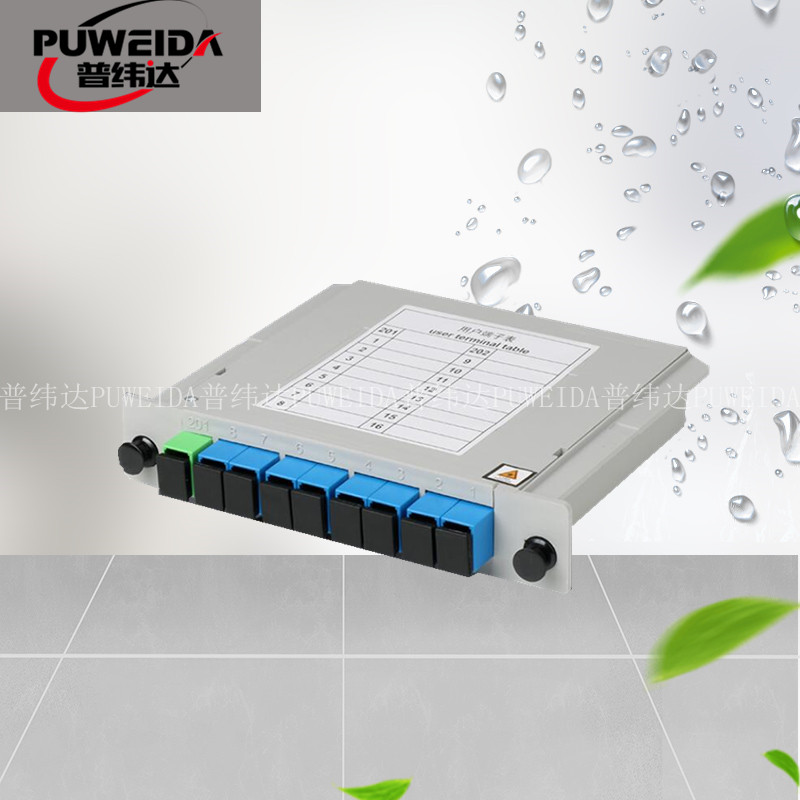

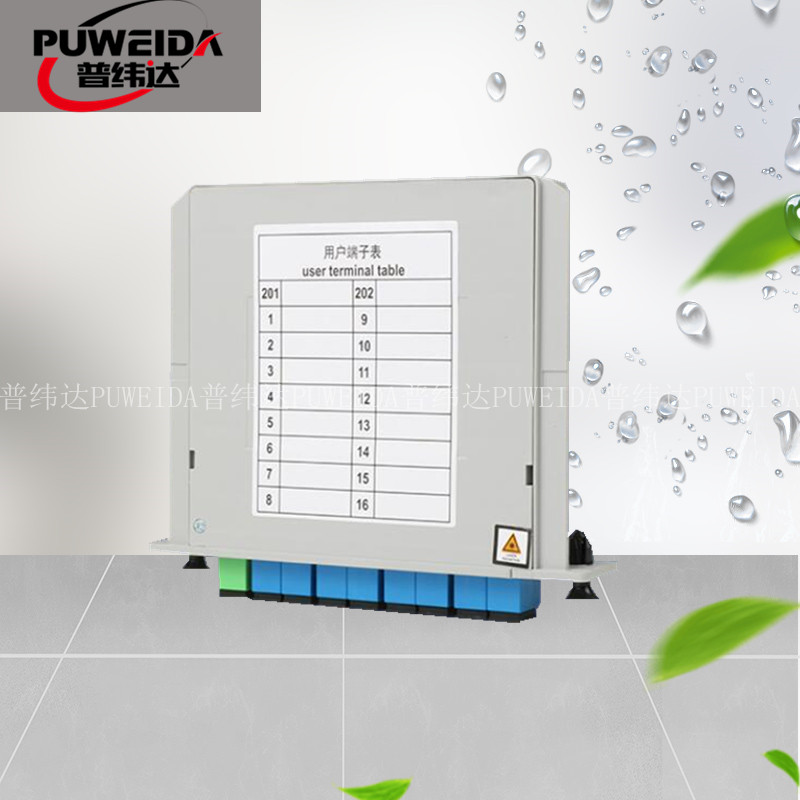

光分路器(1分8插片式)

收藏
商品说明

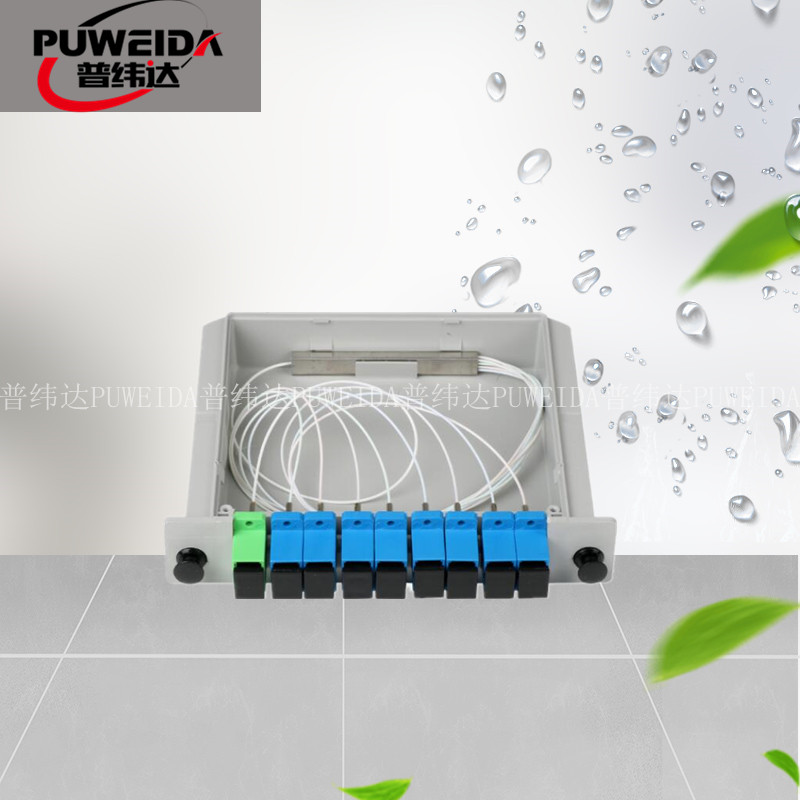

内部由一个PLC分光器芯片和两端的光纤阵列耦合组成,芯片采用半导体工艺在石英基底上生长制作一层分光波导,芯片有一个输入端和N个输出端波导。然后在芯片两端分别耦合输入输出光纤阵列,外部由ABS盒子和方形钢管,光缆及光纤连接头。

插入损耗

分光器的插入损耗是指每一路输出相对于输入光损失的dB数,其数学表达式为:Ai=-10lg Pouti/Pin,其中Ai是指第i个输出口的插入损耗;Pouti是第i个输出端口的光功率;Pin是输入端的光功率值。 附加损耗。

附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是,对于光纤耦合器,附加损耗是体现器件制造工艺质量的指标,反映的是器件制作过程的固有损耗,这个损耗越小越好,是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况,不仅有固有损耗的因素,更考虑了分光比的影响。因此不同的光纤耦合器之间,插入损耗的差异并不能反映器件制作质量的优劣。分光比。

分光比定义为分光器各输出端口的输出功率比值,在系统应用中,分光比的确是根据实际系统光节点所需的光功率的多少,确定合适的分光比(平均分配的除外),分光器的分光比与传输光的波长有关,例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50:50;在传输1.5μm的光时,则变为70:30(之所以出现这种情况,是因为分光器都有一定的带宽,即分光比基本不变时所传输光信号的频带宽度)。所以在订做分光器时一定要注明波长。
